公园负氧离子监测系统
Negative oxygen ion monitoring system
江西南仪科技有限公司
方案背景
Scheme background
背景介绍
由于现代人的生活方式和环境的改变，导致空气中的负离子含量减少，而各种有害气体和 粉尘等污染物质含量却呈上升趋势，对人体健康产生不良影响。于是，人们开始关注空气中的 负离子含量，并通过负氧离子环境监测来了解和改善室内、室外环境的空气质量，増强人体免 疫力和抵抗力。负氧离子环境监测已经成为现代环保与健康管理的重要组成部分。
环境污染气体种类及危害
一氧化碳、二氧化碳、臭氧、甲醛、TVOC、PM2.5、PM10等，这些气体不仅会对人体 健康造成危害，也会对生态系统、经济和社会造成巨大的影响和危害。因此，必须采取严格的 管理措施，减少或消除这些气体的排放，以保护人类健康和环境。
行业痛点
传统负氧离子环境监测方法主要依靠负离子计，但负离子计存在灵敏度低、响应速度慢等 问题，导致无法准确监测环境中的负离子含量，需要借助其他手段如采样分析等方式才能获得 一定数据，监测成本因此较高。传统负氧离子环境监测设备大多需要离线数据存储或者手动输 入方式来进行数据的传输，这种方式大大影响了数据的实时性和准确性，并且需要进行数据的 整合和上传操作，大大影响了数据的互通性。
传统的负氧离子环境监测方法存在许多问题，因此，需要结合现代化技术手段来优化监测 系统，比如引入更加敏感的负离子计、引入物联网、云计算等技术，实现环境监测数据的实时 采集、自动处理、传输等过程，提高负氧离子环境数据的准确性、实时性和应用价值。同时， 对于监测结果需要通过科学合理的方式进行解读和分析，以提高用户对监测结果的信任度和应 用意义。
产品方案
Product scheme
方案介绍

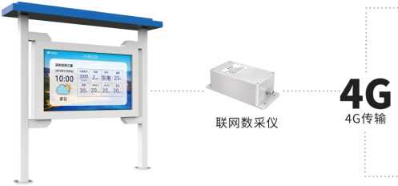

南仪科技负氧离子在线监测系统，由南仪科技自主研发生产的公园（景区）负氧离子在线 监测系统 南仪环保数采仪 云环保大数据监测平台、和运维服务四 部分。
组成,以实现对环境中气体的精确监测和数据实时分析处理。
监测原理
负氧离子在线监测系统采用泵吸式方式检测气体，配备优质进口气体传感器，通过自动 监测设备实时监测，将监测数据通过GPRS、互联网等方式传输到网络监控软件平台，经过软件 平台的系统性处理后再通过LED显示屏直观、快捷的展现给用户。
技术参数
技术参数 | |||
项目 | 参数 | 项目 | 参数 |
电源输入 | 220AC | 匸作功率 | <200W |
传感器类型 | 电化学、PID、激光 | 采样种类 | 负氧离子、噪声、PM2.5、 PM10、温湿度等 |
采样方式 | 泵吸式 | 精确度 | <±3%FS |
分辨率 | 1 个/m3、0.1dB、1ug/m3 | 跨度漂移 | <±3%FS/6h |
重复性 | <±2%FS | 零点漂移 | <±2%FS/6h |
响应时间 | T90<3S | 通讯方式 | RS485数字信号（直接传至 |
环保平台） | |||
输出信号 | GPRS(HJ212・2005, HJ212-2017) | 工作温度 | -30-70°C |
工作湿度 | 0~90%RH（无凝结） | 使用寿命 | 传感器（1年）仪器（5年） |
产品特点
① 采用高精度传感器，监测数据准确稳定
② 365天24小时连续监测毫无压力
③ 高性能自动监测，上电自动监测
④ 集成温度补偿技术，自动校准技术、无需人工干预
⑤ 实时监测数据可对接环保局平台
⑥ 内置内存卡，数据可存储2-5年
⑦ 具有自动工作模式，连续测量，1秒1个数据
⑧ 采用32位高速处理芯片
⑨ 内置先进的放大电路，可高灵敏地探测负离子数量
⑩ 工业显示屏、大屏显示更清晰
监测参数
产品针对环境空气质量监测要求，采用了高灵敏度传感器技术，同时监测环境空气中的F 负氧离子、PM2.5、PM10、温度、湿度、TVOC、甲醛、臭氧、一氧化碳、二氧化碳等环境参 数进行浓度测量，并根据相关参数测量数据通过我司算法对气体浓度进行测算，集自动监测, 统计分析，数据传输于一体，实现24小时实时监测、 现场数据采集、超标浓度判定、 超标报警等功能。
监测因子 | 量程 | 分辨率 | 响应时间 | 原理 |
负氧髙-r | 575/1 07j/507j/50007j/5 亿 | 1 个/cm3 | <2S | 电容式 |
PM2.5 | 0-1000ug/m3 | 1 ug/m3 | <2S | 激光 |
PM10 | 0-2000ug/m3 | 1 ug/m3 | <2S | 激光 |
混压 | 20-60°C | 0.1 CC | <2S | 电容式 |
湿压 | 0-100%RH | 1% | <2S | 电容式 |
TVOC | 0-2/20/200/2000ppm | 0.001 ppm | <2S | PID |
甲醛 | 0-1/50/1 OOOppm | 0.001 ppm | <2S | 电化学 |
臭氧 | 0-5/20/100/1 OOOppm | 0.001 ppm | <2S | 电化学 |
一氧化碳 | 0-200/1 OOOppm | 0.001 ppm | <2S | 电化学 |
二氧化碳 | 0-1/100/1 OOOppm | 0.001 ppm | <2S | 电化学 |
更多气体种类可电话咨询/量程可根据实际情况定制 | ||||
方案成效
执法人员配合负氧离子在线监测系统平台数据进行污染排查显得日益重要，对投诉区采取 〃不打招呼、不提前通知、不做检查预案，直赴基层、直达检查现场”的执法检查手段， 严查各种违法行为。对发现的环境违法行为，做到及时制止、有案必查、高效执法、迅速 处理、及时整改，减少污染信访投诉，切实保障人民群众合法利益。
同时系统系统可以生成气体浓度的历史轨迹和生成数据报告，以便进行更好的分析和依据 比较。数据报告可以较全面地总结系统能够识别的污染源和污染程度，而数据轨迹则可追溯污 染源的变化和影响范围。
环保大数据平台
Big data platform for environmental protection
平台介绍

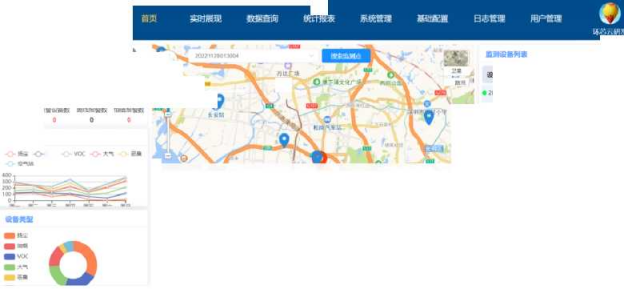

南仪负氧离子在线监测系统软件系统包括远程数据采集、处理、存储、传输、分析和显示 等模块，通常采用云计算技术和人工智能算法，对数据进行处理和分析，提供实时数据监视、 趋势分析、预警和报告等功能。通过现场端设备对气体进行全天候24小时监测，并将监测数 据在软件系统进行质控、分析以及应用。从而为辖区污染气体分析提供科学合理的决策支持 o数据详情可进行多元化展示，实时数据、历史数据、智能分析比对，生成分析报表；结 合大数据分析模型，由点及面，全面覆盖，同时，具备数据监管大屏，直观呈现数据变 化动态，充分满足监管单位的监测需求。
应用场景
Scope of application

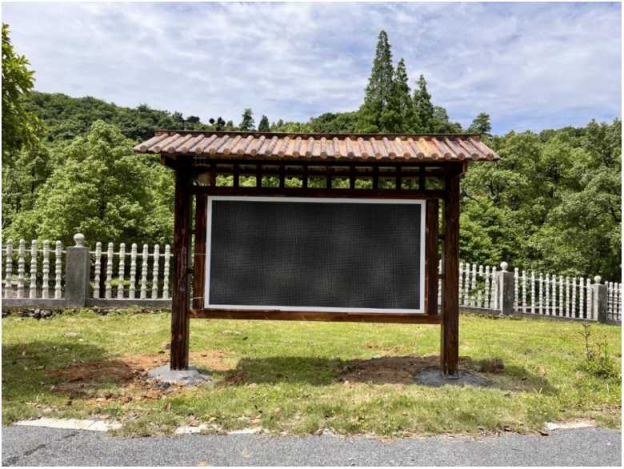

负氧离子在线监测系统广泛适用于景区、林业、公园、环保、住宅小区、学校、气象、农业等
